档案柜智能模块 - 威海华识信息技术有限公司

档案柜智能模块集成基于 RFID 高频识别技术的层板读写器，构建智能化管理体系 —— 通过层板读写器实时采集档案电子标签信息，动态追踪档案在位 / 离位状态，实现秒级定位、自动盘点、异常预警等功能，同时结合生物识别、智能锁控技术保障存取权限与操作留痕，最终通过数据交互形成 “身份认证 - 定位管理 - 安全管控 - 数据驱动” 的全生命周期数字化管理闭环。提供安全高效的档案管理解决方案，助力传统档案管理向智能化、自动化升级。

●多重安全防护：密码防篡改、存取授权结合二次校验技术，实时监控异常操作并预警，保障档案存取与存储安全。

●多模身份认证：支持人脸、指纹、IC 卡、密码等核验方式，适配不同场景需求，筑牢系统安全防线。

●全自动定位盘点：自动定位、移位重定位及批量盘点，减少人工干预，提升档案状态追踪准确率。

●智能可视化引导：查询时对应位置 LED 灯精准点亮，通过可视化导航大幅缩短查找时间，提高存取效率。

产品组成

层板读写器
通讯控制器
中继器

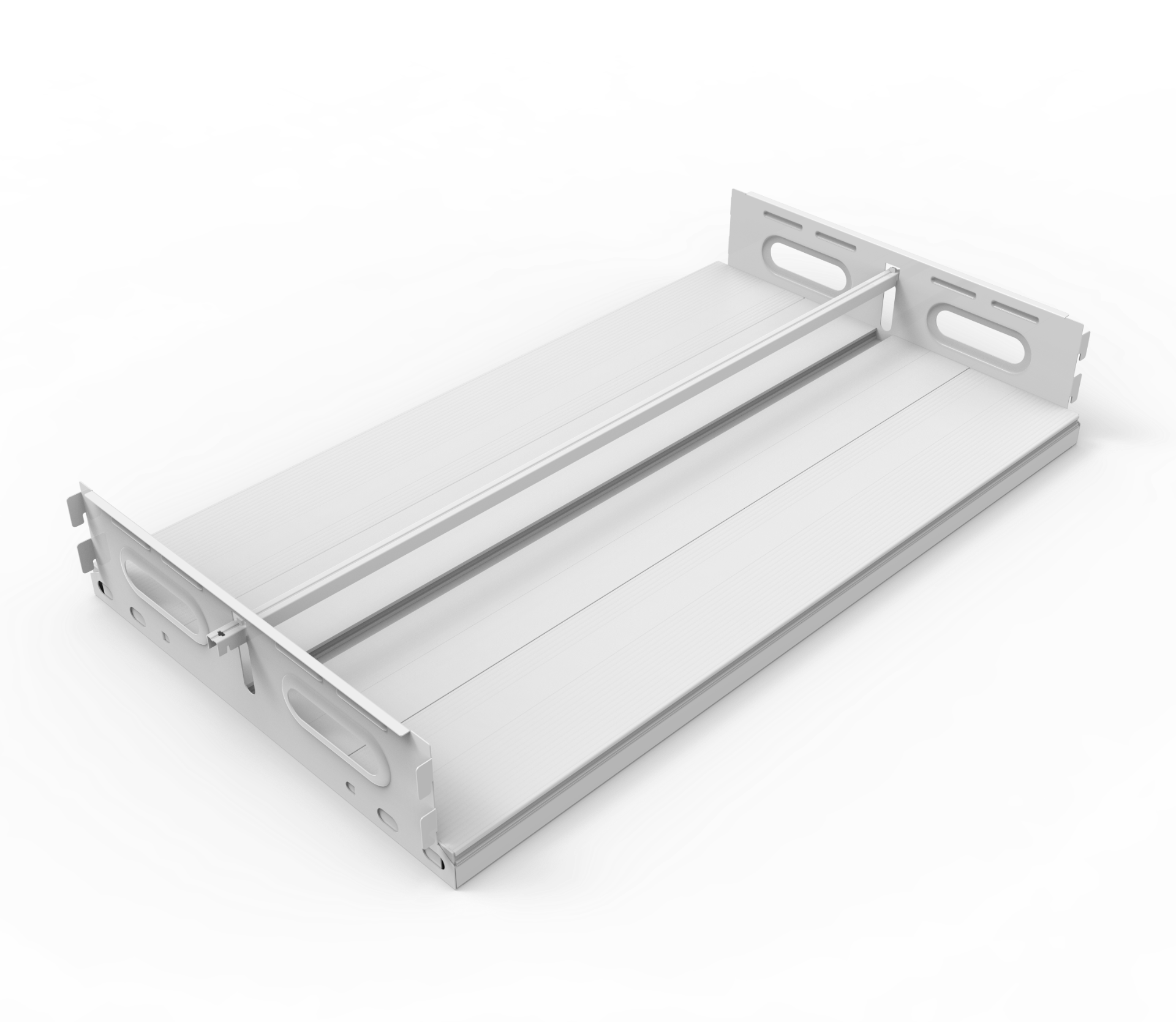

作为档案柜智能模块核心组件，层板读写器集成于柜体层架，构建档案管理 “数字神经网”，支持 ISO/IEC15693 协议电子标签实现档案身份精准识别；搭载防冲突算法高效处理信号干扰，实时同步档案在位 / 离位状态，工业级设计保障 99% 以上读取成功率与稳定运行，为档案定位、追踪、预警提供底层支撑，从源头解决错架漏检问题，以高兼容性成为智能档案管理的关键技术引擎。

产品型号：HS-R305；

工作频率：13.56MHz±7KHz；

符合协议：ISO/IEC15693，ISO/IEC18000-3；

检测成功率：99%@图书≥3mm厚度贴标签；

工作电压：12V；

整机功率：<4w；

尺寸：宽度136mm（可扩展），厚度13mm，长度可适配至850mm、425mm、1275mm等。

●六路分时天线：六路独立天线分时工作，精准覆盖柜体各层，高效识别 RFID 标签并抗干扰，提升档案识别准确率。

●同轴线控灯：通过同轴线缆控制层板灯，支持单层级独立点亮，快速定位档案位置。

●双路锁控接口：配备两路接口适配多种电子锁，支持远程开关门与权限管理，保障存储安全。

●锁状态反馈：实时反馈电子锁锁定、解锁及异常状态，便于系统监控。

●三色状态指示：红黄绿三色灯直观显示设备运行（正常 / 异常）及档案存取状态。

●温湿度监测：内置高精度传感器，实时监控柜内环境，防止档案因温湿度变化受损。

●六位拨码开关：便捷设置设备地址、切换模式及调试参数，简化安装维护。

●按键开锁检测：售后专用功能，检测锁控链路通畅性，快速定位锁具及线路故障。

简介

功能参数

功能优势

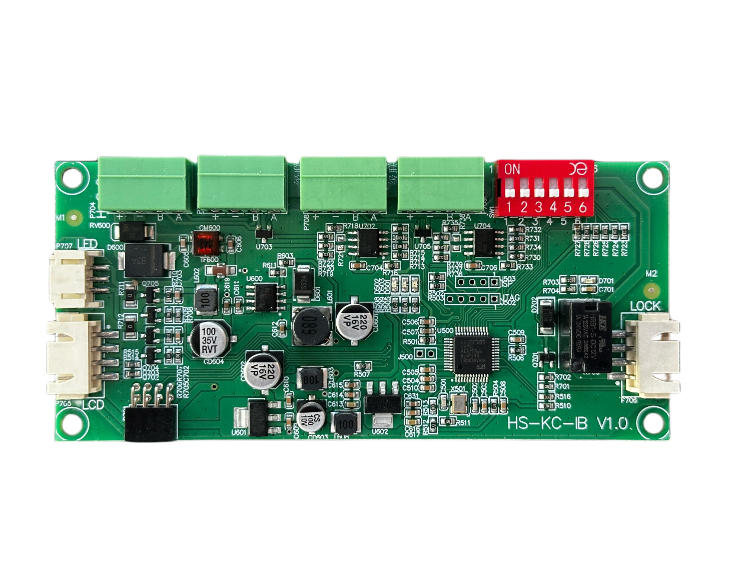

作为档案柜智能模块的 “神经中枢”，通讯控制器通过 CAN 协议管理 60台层板读写器（覆盖 4-15 节档案架），实时采集档案定位与在位数据，同时通过 TCP/IP 协议加密上传至服务器，实现设备与系统高效协同；工业级抗干扰设计保障数据无延迟传输，为档案盘点、异常预警提供实时支撑，是构建 “设备互联 - 数据互通” 管理体系的关键纽带，助力多柜联动与规模化档案管理。

● 产品型号：HS-C101；

●对外输出支持TCP/IP通讯；

●支持USB通信及USB供电调试；

●支持CAN、485通信方式；

●支持2路继电器输出；

●支持4路信号输入；

●220V电源输入。

简介

功能参数

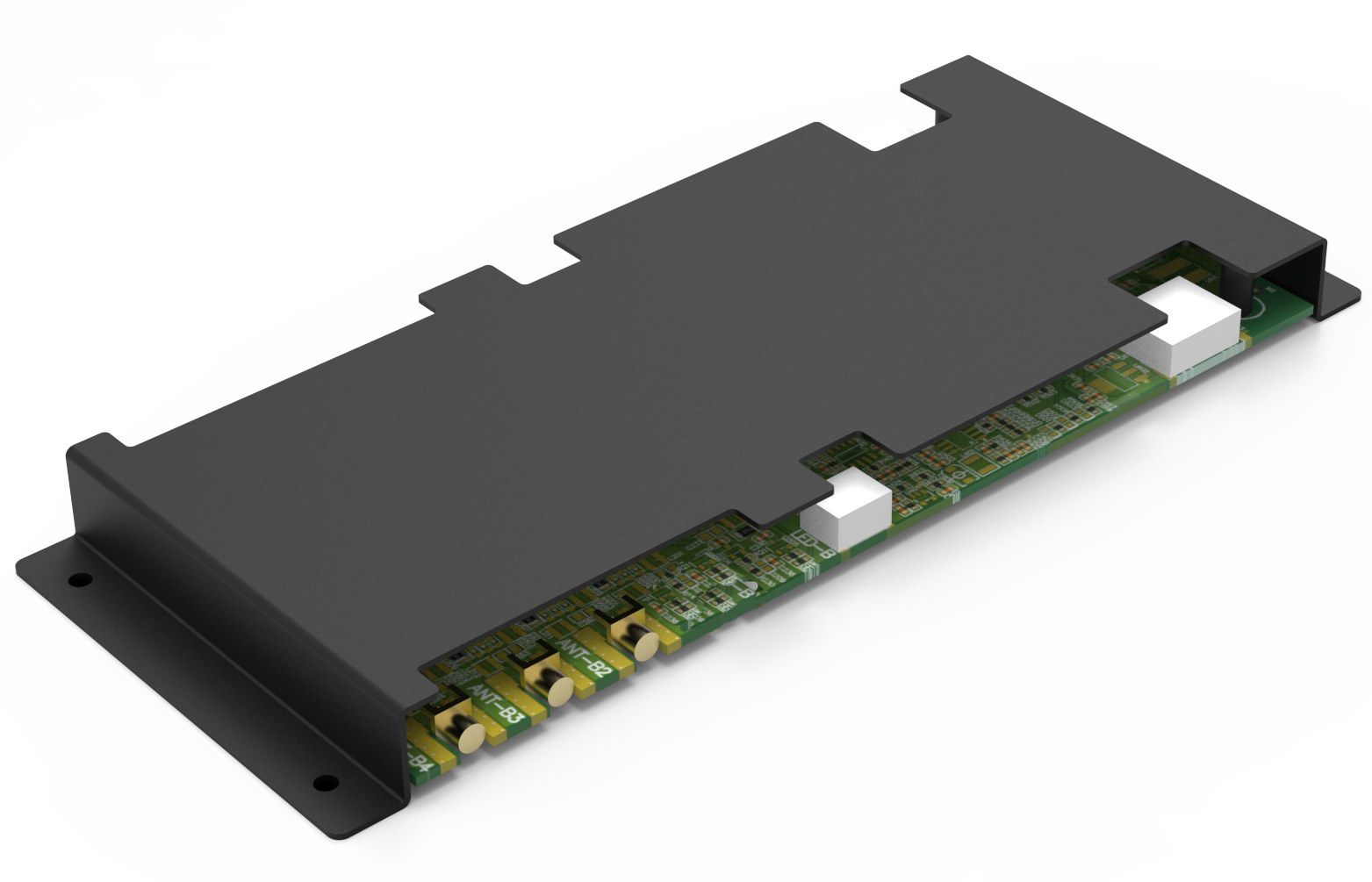

作为档案管理系统底层通讯核心，通讯中继器以 12V 直流供电并优化电源模块，保障复杂环境稳定运行；六位拨码开关便捷设址，支持大规模组网调试；两级信号结构抗衰减干扰，提升传输可靠性；单台可带载 16 设备，延长通讯距离、增强信号，满足多柜联网数据传输，为档案管理提供关键通讯支撑，是智能化系统的底层连接枢纽。

●6路拨码开关

● 2路485通信

●12伏直流供电

●供电系统：采用 12V 直流供电，优化电源模块设计，增强稳定性与可靠性，适配多设备带载，保障复杂环境持续运行。

●地址设置：配备六位拨码开关，便捷设置设备地址，支持大规模组网精准管理，简化安装调试流程。

●信号传输：两级信号结构（一级左进右出，二级优化放大电路），减少信号衰减与干扰，提升传输稳定性。

●设备拓展：强化带载性能，单台可连接 16个以内设备，延长通讯距离、增强信号强度，保障数据准确流畅传输。

简介

功能优势

功能参数

<

>

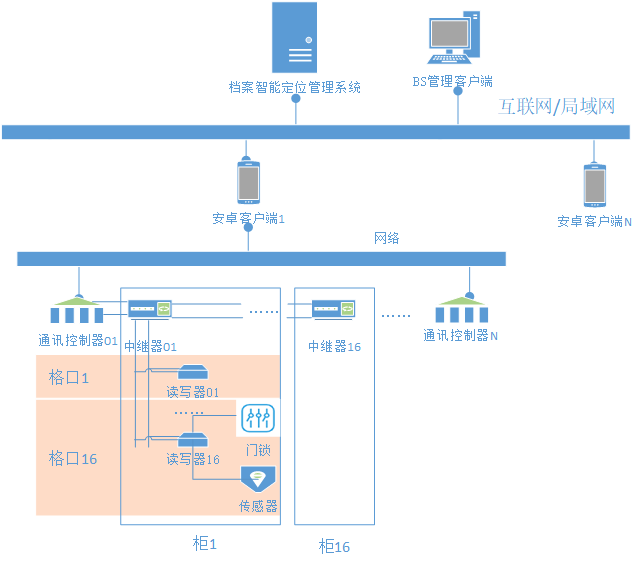

网络版架构图

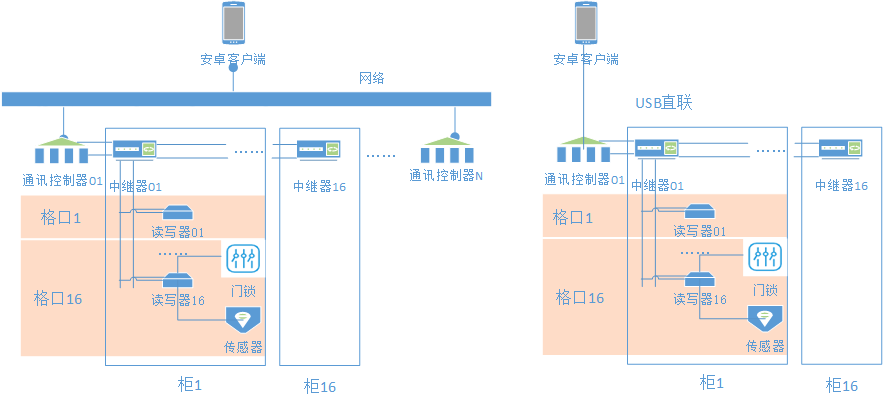

单机版架构图
